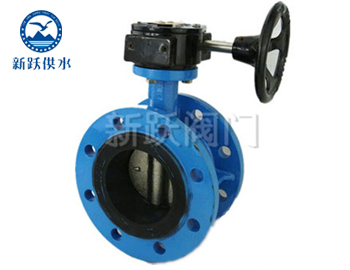

D341X渦輪法蘭蝶閥
<p style="margin: 10px 0px; line-height: 20px; font-family: arial; white-space: normal;"><span style="font-family: 微軟雅黑, 'Microsoft YaHei'; font-size: 16px;">蝸輪法蘭式軟密封蝶閥用途及特點<br />軟…
蝸輪法蘭式軟密封蝶閥用途及特點
軟密封蝶閥適用於溫度≤120℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理,結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕,使用壽命長等特點。
蝸輪法蘭式軟密封蝶閥設計、製造標準
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度: GB/12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
蝸輪法蘭式軟密封蝶閥主要技術參數
公稱通徑 | DN(mm) | 50~2000 | ||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、汙水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸杆蝸輪傳動、氣傳動、電傳動。 | |||
蝸輪法蘭式軟密封蝶閥主要零件的材質
零件名稱 | 材料 |
閥體 | 各種橡膠、聚四氟 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料 |
密封圈 | 球墨鑄鋼、鑄鋼、合金鋼、不鏽鋼 |
閥杆 | 2Cr13、不鏽鋼 |
填料 | O型圈、柔性石墨 |
蝶閥密封材料選用和適用溫度
材料品種 | 氯丁橡膠 | 丁睛橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 矽橡膠 | 氟橡膠 |
代號 | X | J | YBX | F | GX | FJ |
耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
適用工作溫度 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
蝸輪法蘭式軟密封蝶閥主要連接及外形尺寸
公稱通徑 | 結構 | 外形尺寸(參考值) | 連接尺寸(標準值) | 參考 | |||||||
0.6MPa | |||||||||||
mm | inch | L | H | H0 | A | B | D | D1 | D2 | n-d | |
50 | 2 | 108 | 63 | 306 | 180 | 200 | 140 | 110 | 88 | 4-14 | 13 |
65 | 21/2 | 112 | 70 | 321 | 180 | 200 | 160 | 130 | 108 | 4-14 | 14 |
80 | 3 | 114 | 83 | 346 | 180 | 200 | 190 | 150 | 124 | 4-18 | 15.5 |
100 | 4 | 127 | 105 | 387 | 180 | 200 | 210 | 170 | 144 | 4-18 | 19.5 |
125 | 5 | 140 | 115 | 411 | 180 | 200 | 240 | 200 | 174 | 8-18 | 25.5 |
150 | 6 | 140 | 137 | 447 | 270 | 280 | 265 | 225 | 199 | 8-18 | 28.5 |
200 | 8 | 152 | 164 | 572 | 270 | 280 | 320 | 280 | 254 | 8-18 | 48 |
250 | 10 | 250 | 206 | 646 | 270 | 280 | 375 | 335 | 309 | 12-18 | 69 |
300 | 12 | 270 | 230 | 738 | 380 | 420 | 440 | 395 | 363 | 12-22 | 91 |
350 | 14 | 290 | 248 | 761 | 380 | 420 | 490 | 445 | 413 | 12-22 | 110 |
400 | 16 | 310 | 289 | 877 | 450 | 470 | 540 | 495 | 463 | 16-22 | 140 |
450 | 18 | 330 | 320 | 938 | 480 | 490 | 595 | 550 | 518 | 16-22 | 180 |
500 | 20 | 350 | 343 | 993 | 480 | 490 | 645 | 600 | 568 | 20-22 | 215 |
600 | 24 | 390 | 413 | 1131 | 480 | 490 | 755 | 705 | 667 | 20-26 | 290 |
700 | 28 | 430 | 478 | 1476 | 640 | 660 | 860 | 810 | 772 | 24-26 | 560
|
